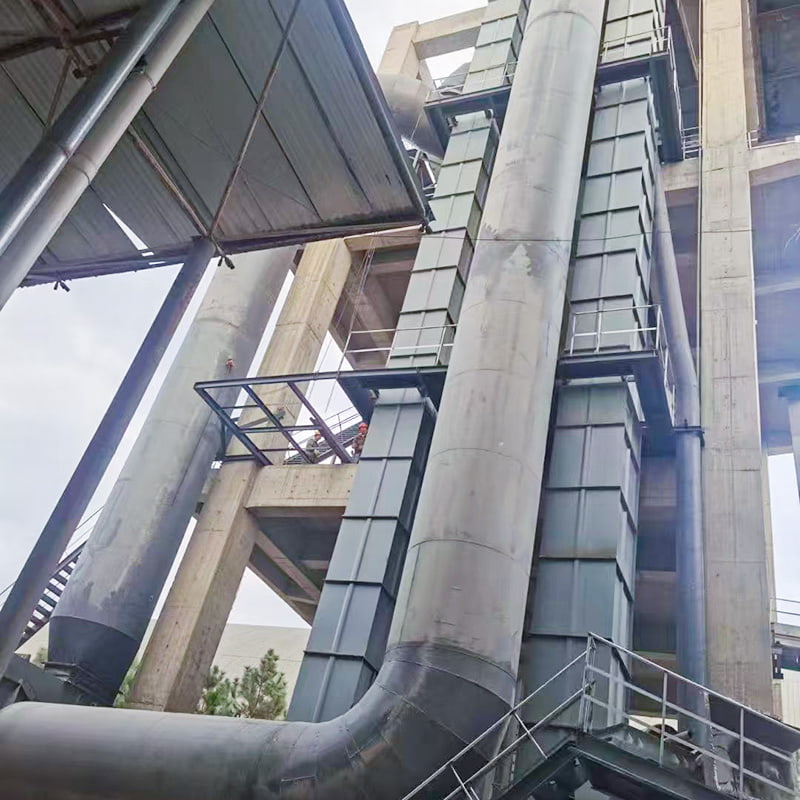

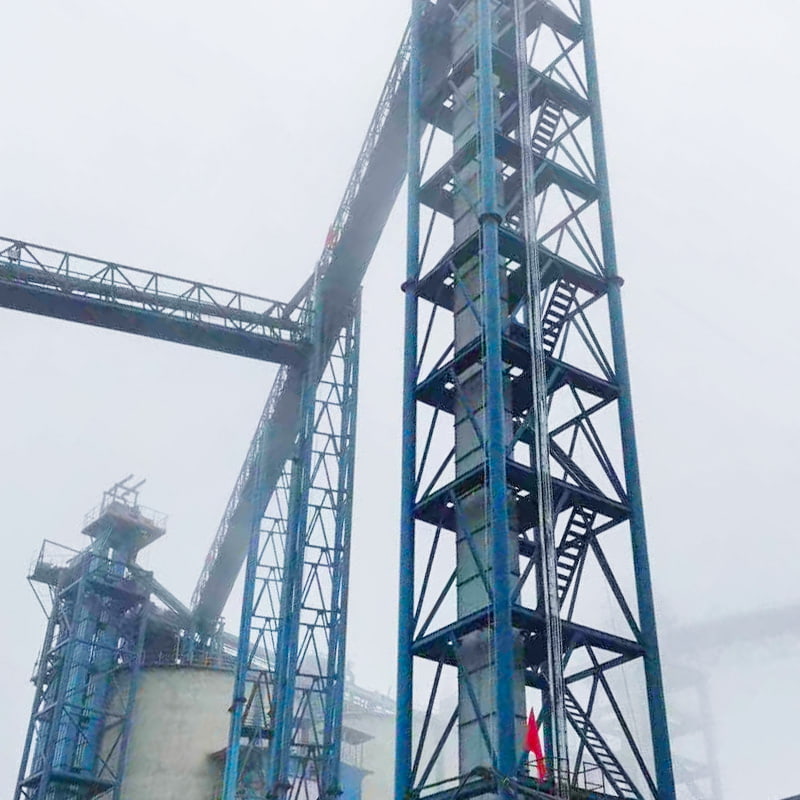

Les élévateurs à godets à chaîne à plaques de la série NSE sont disponibles dans plus d'une douzaine de modèles de base : NSE100 à NSE1900, avec des capacités de levage allant de 100 m³/h à 1900 m³/h. Chaque modèle présente une vitesse de levage et une forme de trémie différentes (type D, type A et type L) en fonction du matériau transporté. La vitesse de levage maximale est de ≤71 m/min et la hauteur de levage maximale est de 65 m. Nous pouvons également concevoir des modèles étendus avec des capacités comprises entre les modèles ci-dessus en fonction des besoins des utilisateurs.

Caractéristiques

● Grande capacité de transport

Cette série d'ascenseurs offre la capacité de transport la plus élevée parmi les ascenseurs de dimensions de section transversale similaires, avec une capacité de levage de 100 à 1 900 m³/h.

● Large plage de levage

Ce type d'ascenseur a des exigences minimales en matière de type de matériau et de propriétés. Il peut soulever non seulement les matériaux généraux en poudre et granulaires, mais également les matériaux abrasifs. La température requise du matériau est de ≤200°C.

● Faible puissance d'entraînement

Cet ascenseur utilise une alimentation par entrée, une décharge par induction et un agencement de trémie densément rempli et de grande capacité. Cela élimine le reflux et le ramassage lors du levage du matériau, ce qui entraîne une faible puissance réactive et environ 30 % d'économies d'énergie par rapport aux élévateurs à chaîne.

● Longue durée de vie

L'ascenseur utilise l'alimentation par flux entrant, éliminant ainsi le besoin de ramassage par godet, garantissant ainsi la durée de vie de la trémie. En utilisation normale, la chaîne transporteuse a une durée de vie supérieure à trois ans.

● Fiabilité opérationnelle élevée

Des principes de conception et des méthodes de traitement avancés garantissent la fiabilité de l'ensemble de l'unité, facilitant ainsi son fonctionnement et sa maintenance, avec un nombre minimal de pièces d'usure et un temps sans problème supérieur à 20 000 heures.

● Composants structurels/Composants opérationnels

Composé d'une trémie et d'une chaîne à rouleaux de douille.

● Unité d'entraînement

Composé d'un réducteur principal, d'un accouplement hydraulique, d'un moteur principal et d'un moteur réducteur auxiliaire. L'unité d'entraînement peut être installée en position gauche ou droite.
Installation à gauche : L'unité d'entraînement est située sur le côté gauche du boîtier, face à l'entrée d'alimentation.
Installation à droite : L'unité d'entraînement est située sur le côté droit du boîtier, face à l'entrée d'alimentation.

● Unité principale

Se compose du boîtier supérieur, du couvercle supérieur et de l'ensemble arbre de tête.
Boîtier intermédiaire : Disponible avec une section intermédiaire de support reliée au boîtier supérieur, une section intermédiaire avec une porte d'inspection, une section intermédiaire standard (2,5 m de haut) et des sections intermédiaires personnalisées avec des hauteurs de 1 m et 1,5 m. Ces sections peuvent être réglées à différentes hauteurs par incréments de 0,5 m à l'aide d'un palan.

●Unité de queue

Se compose du boîtier inférieur, de l'entrée d'alimentation, de l'ensemble arbre de queue et du dispositif de tension (éventuellement équipé d'un indicateur de niveau et d'un interrupteur de détection de vitesse).
